Škoda Rapid: Videocamera di retromarcia - Sistemi di assistenza - Marcia - Škoda Rapid - Manuale del proprietarioŠkoda Rapid: Videocamera di retromarcia

Introduzione al tema

La videocamera di retromarcia (di seguito solo sistema) supporta il conducente durante il parcheggio e le manovre visualizzando l'area dietro il veicolo sullo schermo dell'Infotainment (di seguito solo schermo).

ATTENZIONE
  •  Per l'uso dei sistemi di assistenza, occorre rispettare le avvertenze generali, nel paragrafo Introduzione al tema.
  •  La videocamera non deve essere sporca o coperta, altrimenti il funzionamento del sistema può essere influenzato in modo rilevante - pericolo d'incidente.

    Informazioni sulla pulizia.



ATTENZIONE
  •  L'immagine della videocamera è distorta a differenza della normale visibilità a occhio nudo. Per tale motivo la visualizzazione sullo schermo non permette di stimare con precisione la distanza dal veicolo che segue.
  •  Alcuni oggetti (ad es. come colonne sottili, recinzioni di rete metallica, grate o dossi), possono essere non sufficientemente visibili in relazione alla risoluzione dello schermo.
  •  In caso di una collisione o danni alla parte posteriore del veicolo, la videocamera può discostarsi dalla posizione corretta. In questo caso occorre fare controllare il sistema da un'officina autorizzata.

Avvertenza La videocamera è dotata di un impianto di pulizia. La spruzzatura avviene automaticamente insieme alla spruzzatura del lunotto.

Funzionamento

Posizione di montaggio della videocamera / area esaminata dietro al veicolo

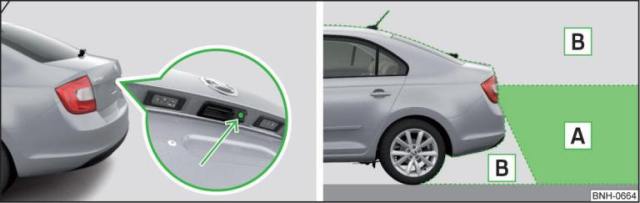

Fig. 198 Posizione di montaggio della videocamera / area esaminata dietro al veicolo

La videocamera per il rilevamento dell'area dietro il veicolo si trova nella maniglia del portellone bagagliaio fig. 198.

Area dietro al veicolo fig. 198

  1. Campo di rilevamento della videocamera
  2. Superficie esterna all'area di rilevamento della videocamera

Il sistema può supportare il conducente durante il parcheggio e le manovre se sono soddisfatte le seguenti condizioni.

Avvertenza

Linee di orientamento e tasti funzione

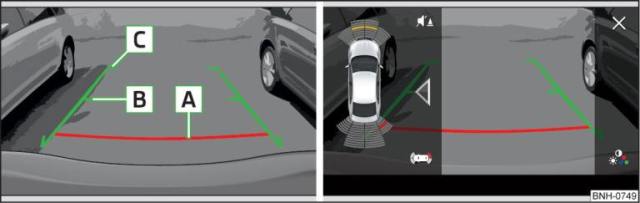

Fig. 199 Schermo dell'Infotainment: linee di orientamento / tasti funzione
Fig. 199 Schermo dell'Infotainment: linee di orientamento / tasti funzione

Sullo schermo vengono visualizzati insieme all'area controllata dietro il veicolo anche le linee di orientamento.

Distanza delle linee di orientamento dietro il veicolo fig. 199

  1. La distanza è pari a circa 40 cm (distanza di sicurezza).
  2. La distanza è pari a circa 100 cm.
  3. La distanza è pari a circa 200 cm.

La distanza può variare leggermente in funzione dello stato di carico del veicolo e dall'inclinazione della carreggiata.

La distanza tra le linee laterali corrisponde circa alla larghezza del veicolo, specchietti esterni inclusi.

Tasti funzione fig. 199

In funzione del tipo di Infotainment: Disattivazione della visualizzazione dell'area dietro il veicolo
Impostazioni dello schermo - Luminosità, contrasto, colori
Disattivazione/attivazione dei segnali acustici del sistema ausiliario di segnalazione per manovre di parcheggio
Disattivazione/attivazione della visualizzazione ridotta del sistema ausiliario di segnalazione per manovre di parcheggio
Passaggio alla visualizzazione del sistema ausiliario di segnalazione per manovre di parcheggio

ATTENZIONE Gli oggetti visualizzati sullo schermo possono essere più vicini o più lontani di quando appaiano. Questo avviene soprattutto nei seguenti casi.
  •  Oggetti sporgenti (ad es. la parte posteriore di un camion e simili).
  •  Quando si passa da una superficie orizzontale a una salita o una discesa.
  •  Quando si passa da una salita o una discesa a una superficie orizzontale.
