Škoda Rapid: Lampadine
Introduzione al tema
Nelle presenti istruzioni per l'uso è descritta esclusivamente la sostituzione della lampadina che si effettua da sé e che può essere realizzata senza difficoltà.
Fare eseguire la sostituzione della altre lampadine, delle lampadine a scarica di gas allo xeno o dei LED da un'officina autorizzata.
Consigliamo, in caso di dubbio, di affidare la sostituzione a un'officina autorizzata oppure di rivolgersi a un esperto.
- Prima di sostituire le lampadine, disinserire l'accensione e spegnere le luci.
- Le lampadine difettose devono essere sostituite con lampadine di uguale tipo.
La denominazione si trova sullo zoccolo della lampadina o sull'ampolla.
Si raccomanda, dopo la sostituzione di una lampadina delle luci abbaglianti, anabbaglianti o dei fendinebbia, di fare controllare l'assetto dei fari presso un'officina autorizzata.
ATTENZIONE
|
ATTENZIONE
|
Avvertenza Si consiglia di tenere sempre a bordo del veicolo una scatola con lampadine di ricambio. |
Disposizione delle lampadine nei fari anteriori alogeni

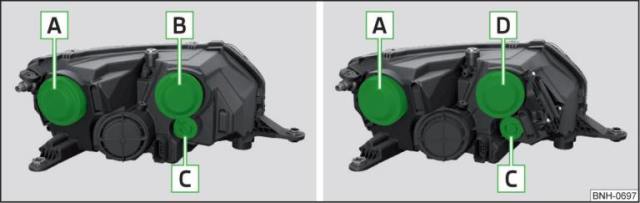

Fig. 264 Faro anteriore sinistro: faro alogeno / faro alogeno con luce
diurna a LED
Disposizione delle lampadine fig. 264
- Anabbaglianti
- Abbaglianti, luci diurne e luci di posizione
- Indicatori di direzione
- Abbaglianti
Sostituzione della lampadina degli abbaglianti, delle luci diurne e della luce di posizione (fari alogeni)

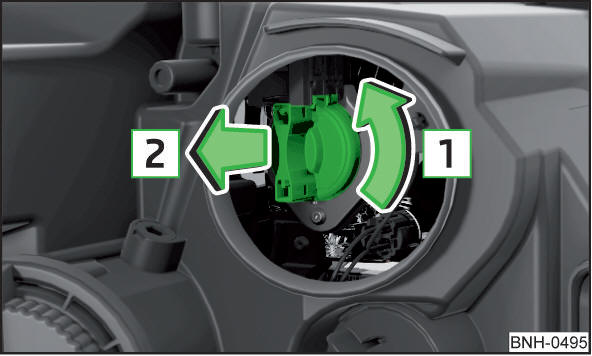

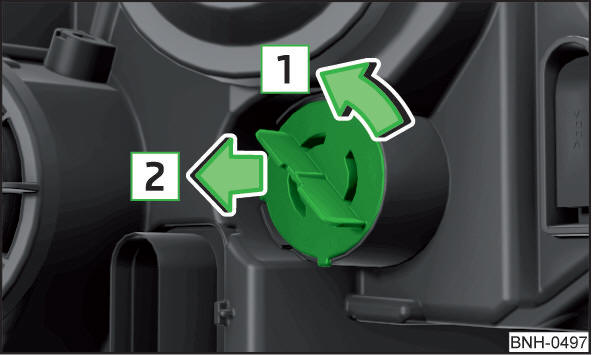

Fig. 265
Sostituzione della lampadina per luci abbaglianti e diurne

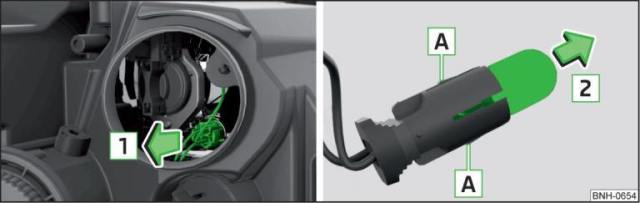

Fig. 266 Sostituzione della lampadina della luce di posizione
Estrazione/inserimento della lampadina per luci abbaglianti e diurne
- Estrarre il coperchio protettivo B fig. 264.
- Ruotare il portalampada con la lampadina in direzione della freccia 1 fig. 265.
- Estrarre il portalampada con la lampadina in direzione della freccia 2.
- Sostituire la lampadina nel portalampada.
- Inserire il portalampada con la nuova lampadina in direzione opposta a quella indicata dalla freccia 2 nel faro.
- Ruotare il portalampada con la nuova lampadina in senso contrario a quello indicato dalla freccia 1 fino all'arresto.
- Inserire il coperchio protettivo B fig. 264.
Estrazione/inserimento della lampadina per luci di posizione
- Estrarre il coperchio protettivo B fig. 264.
- Estrarre il portalampada con la lampadina con movimenti oscillanti nella direzione indicata dalla freccia 1 fig. 266.
- Afferrare il portalampada con la lampadina nell'area.
- Estrarre la lampadina difettosa dal portalampada nella direzione indicata dalla freccia 2.
- Inserire una nuova lampadina nel portalampada, fino all'arresto.
- Quindi inserire nuovamente il portalampada con la lampadina nel faro.
- Inserire il coperchio protettivo B fig. 264.
Sostituzione della lampadina delle luci anabbaglianti

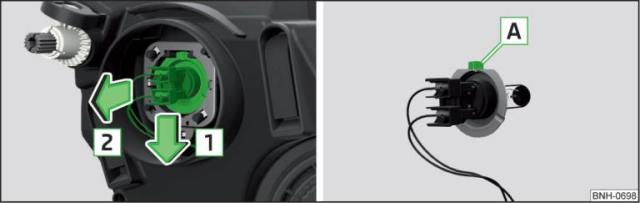

Fig. 267 Sostituzione della lampadina delle luci anabbaglianti
- Estrarre il coperchio di protezione A fig. 264.
- Allentare la spina con la lampadina in direzione della freccia 1 fig. 267.
- Estrarre la spina con la lampadina in direzione della freccia 2.
- Estrarre la spina.
- Inserire la spina nella nuova lampadina, in modo che il nasello di fissaggio A della lampadina sia rivolto verso l'alto.
- Inserire la spina con la lampadina nel faro in senso opposto alla freccia 2 fino all'innesto sicuro.
- Inserire il coperchio di protezione A fig. 264.
Sostituzione della lampadina per indicatore di direzione anteriore
Fig. 268
Sostituzione della lampadina per indicatore di direzione anteriore
- Ruotare il portalampada con la lampadina in direzione della freccia 1 fig. 268.
- Estrarre il portalampada con la lampadina in direzione della freccia 2.
- Sostituire la lampadina nel portalampada.
- Inserire il portalampada con la nuova lampadina in direzione opposta a quella indicata dalla freccia 2 nel faro.
- Ruotare il portalampada con la nuova lampadina in senso contrario a quello indicato dalla freccia 1 fino all'arresto.
Sostituzione della lampadina degli abbaglianti (fari alogeni con luce diurna a LED)

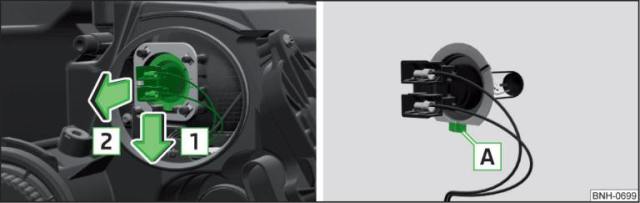

Fig. 269 Sostituzione della lampadina per gli abbaglianti
- Estrarre il coperchio protettivo D fig. 264.
- Allentare la spina con la lampadina in direzione della freccia 1 fig. 269.
- Estrarre la spina con la lampadina in direzione della freccia 2.
- Estrarre la spina.
- Inserire la spina nella nuova lampadina, in modo che il nasello di fissaggio A della lampadina sia rivolto verso il basso.
- Inserire la spina con la lampadina nel faro in senso opposto alla freccia 2 fino all'innesto sicuro.
- Inserire il coperchio protettivo D fig. 264.
Sostituzione della lampadina per fendinebbia

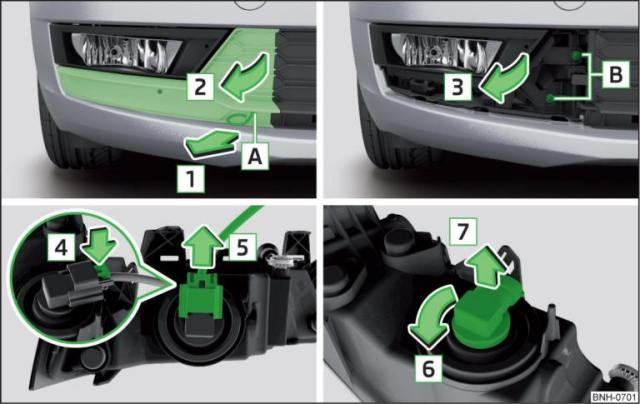

Fig. 270 Estrazione fendinebbia / sostituzione lampadina
Estrazione della griglia di protezione e del faro
- Inserire nell'apertura A fig. 270 la staffa per la rimozione dei copriruota integrali.
- Tirando il gancio in direzione della freccia 1 rimuovere la griglia di protezione in direzione della freccia 2.
- Svitare le viti B utilizzando il cacciavite presente nell'attrezzatura di bordo.
- Estrarre con cautela il faro nella direzione indicata dalla freccia 3.
Sostituzione della lampadina
- Premere il bloccaggio in corrispondenza della spina, nella direzione indicata dalla freccia 4.
- Estrarre la spina nella direzione indicata dalla freccia 5.
- Ruotare il portalampada con la lampadina sino all'arresto in direzione della freccia 6.
- Estrarre il portalampada con la lampadina in direzione della freccia 7.
- Inserire un nuovo portalampada con la lampadina nel faro e quindi ruotare in direzione opposta a quella della freccia 6 sino al completo arresto.
- Inserire la spina.
Inserimento del faro e della griglia di protezione
- Inserire il fendinebbia nel senso contrario a quello indicato dalla freccia 3 fig. 270 e avvitare in maniera decisa.
- Inserire la griglia di protezione e premerla con cautela, finché non si innesta in sicurezza.
Montaggio/smontaggio delle luci di retromarcia

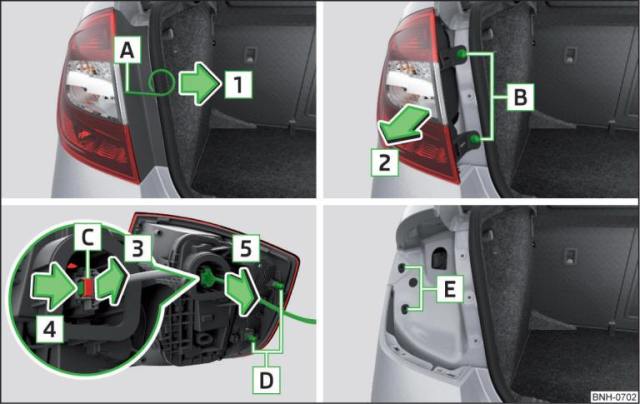

Fig. 271 Smontaggio delle luci / estrazione della spina
Smontaggio
- Aprire il portellone bagagliaio.
- Inserire nell'apertura A fig. 271 la staffa per la rimozione dei copriruota integrali.
- Togliere il coperchio tirando dal gancio nella direzione indicata dalla freccia 1.
- Svitare le viti B utilizzando la chiave presente nell'attrezzatura di bordo.
- Afferrare le luci ed estrarle con cautela in direzione della freccia 2.
- Tirare il bloccaggio C della spina nella direzione indicata dalla freccia 3.
- Premere il nasello di arresto della spina in direzione della freccia 4 ed estrarre la spina con cautela in direzione della freccia 5.
Montaggio
- Inserire la spina nelle luci e bloccarla in maniera sicura.
- Fissare il bloccaggio nella direzione opposta a quella indicata dalla freccia 3.
- Inserire le luci con il perno D negli alloggiamenti E presenti nella carrozzeria fig. 271.
- Premere le luci con cautela ".
- Fissare le luci e inserire il coperchio. La copertura deve essere saldamente innestata.
- Chiudere il portellone bagagliaio.
ATTENZIONE
- Durante il montaggio prestare attenzione che il cablaggio non resti incastrato tra la carrozzeria e le luci - altrimenti sussiste il pericolo di danneggiare l'impianto elettrico e di infiltrazioni d'acqua.
- Se non si è certi che il cablaggio non sia rimasto incastrato, si consiglia di rivolgersi a un'officina autorizzata che potrà verificare il corretto collegamento delle luci.
- Durante lo smontaggio ed il montaggio delle luci di retromarcia prestare attenzione a non danneggiare la vernice del veicolo e le luci di retromarcia.
Sostituzione delle lampadine nelle luci di retromarcia - variante 1 (con luce di posizione a LED)

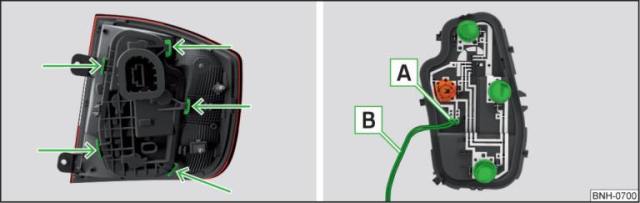

Fig. 272 Parte esterna delle luci / supporto con lampadine
- Sbloccare il portalampada dalle aree contrassegnate dalle frecce fig. 272 e quindi estrarlo dalle luci.
- Ruotare la relativa lampadina fino all'arresto in senso antiorario ed estrarla dal supporto.
- Inserire una nuova lampadina nel supporto e ruotarla in senso orario fino all'arresto.
- Inserire il portalampada nelle luci ". Il supporto deve essere saldamente innestato.
ATTENZIONE
|
Sostituzione delle lampadine nelle luci di retromarcia - variante 2

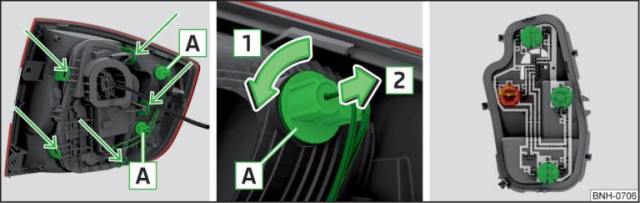

Fig. 273 Parte esterna delle luci / estrazione lampadina / portalampada
Parti esterne delle luci
- Ruotare il portalampada con la lampadina A in direzione della freccia 1 fig. 273.
- Estrarre il portalampada con la lampadina dall'alloggiamento in direzione della freccia 2.
- Sostituire la lampadina.
- Inserire di nuovo il portalampada con la lampadina nell'alloggiamento e girarlo fino all'arresto in senso opposto a quello indicato dalla freccia 1
Parti interne delle luci
- Sbloccare il portalampada dalle aree contrassegnate dalle frecce fig. 273 e quindi estrarre il portalampada dalle luci.
- Ruotare la relativa lampadina fino all'arresto in senso antiorario ed estrarla dal supporto.
- Inserire una nuova lampadina nel supporto e ruotarla in senso orario fino all'arresto.
- Inserire il portalampada nelle luci di retromarcia. Il supporto deve essere saldamente innestato.
