Peugeot 308: Fissaggi "ISOFIX"

Il veicolo è stato omologato secondo l'ultima regolamentazione ISOFIX.

I sedili, rappresentati qui sotto, sono equipaggiati di ancoraggi ISOFIX regolamentari.

Si tratta di tre anelli per ogni seduta.

Due anelli A, situati tra lo schienale e la seduta del sedile del veicolo, segnalati dal marchio ISOFIX.

Questi anelli sono situati dietro ai coperchietti (berlina) o alle cerniere (SW). Per accedervi :  Tirare in avanti per sganciare la copertura e farla ruotare verso l'alto (berlina).  Tirare la cerniera verso l'alto per aprirla (SW).

Un anello B situato nel bagagliaio (segnalato dalla marca), chiamato TOP TETHER, per il fissaggio della cinghia alta.

Il TOP TETHER permette di fissare la cinghia alta dei seggiolini per bambini che ne sono equipaggiati. In caso di urto frontale, questo dispositivo limita lo spostamento del seggiolino per bambini in avanti.

Il TOP TETHER è situato sul pianale del bagagliaio dietro agli schienali.

Non utilizzare gli anelli d'aggancio della rete di contenimento bagagli (berlina) o gli anelli d'aggancio (SW) situati sui lati del pianale.

Questo sistema di ancoraggio ISOFIX assicura un montaggio affidabile, solido e rapido del seggiolino per bambini all'interno del veicolo.

I seggiolini ISOFIX per bambini sono dotati di due sistemi di bloccaggio che si fissano facilmente ai due anelli A.

Alcuni di essi dispongono inoltre di una cinghia alta da fissare all'anello B.

Per fissare il seggiolino al TOP TETHER :

• togliere e riporre l'appoggiatesta prima di collocare il seggiolino per bambini su questo sedile (ricollocare l'appoggiatesta una volta rimosso il seggiolino per bambini),
• far passare la cinghia del seggiolino dietro alla parte alta dello schienale del sedile, centrandola tra i fori delle aste dell'appoggiatesta,
• fissare l'attacco della cinghia alta all'anello B,
• tendere la cinghia alta.

L'errata collocazione di un seggiolino per bambini nel veicolo compromette la protezione del bambino in caso di incidente. Rispettare rigorosamente i consigli di montaggio indicati nelle istruzioni di utilizzo, fornite con il seggiolino per bambini.

Per conoscere quali sono i seggiolini ISOFIX per bambini che si adattano al proprio veicolo, consultare la tabella riassuntiva di posizionamento dei seggiolini ISOFIX.

Se il veicolo è equipaggiato di una ruota di scorta delle stesse dimensioni delle ruote montate (dimensioni standard), è necessario seguire questa procedura:

• far passare la cinghia e il moschettone attraverso il pianale del bagagliaio (nella fessura),
• sollevare il pianale del bagagliaio, F togliere la scatola porta-attrezzi superiore, situata di fianco alla ruota,
• agganciare il moschettone all'anello TOP TETHER,
• ricollocare la scatola porta-attrezzi ed il pianale del bagagliaio.

Seggiolini ISOFIX raccomandati da PEUGEOT

PEUGEOT propone una gamma di seggiolini per bambini ISOFIX commercializzati e omologati per i veicoli. Per installare e rimuovere il veicolo, consultare anche le istruzioni per l'installazione del produttore del seggiolino.

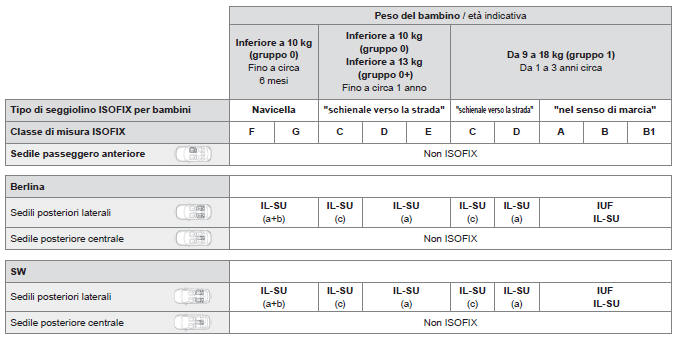

Ubicazione dei seggioli ISOFIX per bambini

In conformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini ISOFIX per bambini sui sedili equipaggiati di ancoraggi ISOFIX all'interno del veicolo.

Nei seggiolini per bambini ISOFIX universali e semiuniversali, la classe di misura ISOFIX del seggiolino per bambini, definita da una lettera compresa tra A e G, è riportata sul seggiolino accanto al logo ISOFIX.

IUF Sedile adatto alla collocazione di un seggiolino per bambini Isofix Universale, "nel senso di marcia" che si fissa con la cinghia alta.
IL-SU Sedile adatto alla collocazione di un seggiolino Isofix Semi-Universale, ovvero:

• "schienale verso la strada" equipaggiato di cinghia alta o di sostegno,
• "nel senso di marcia" dotato di sostegno,
• una navicella dotata di cinghia alta o di sostegno.

X Sedile non adatto alla collocazione di un seggiolino per bambini per il gruppo di peso indicato.
(a) Spostare in avanti il sedile anteriore senza rialzo di 1 tacca dalla posizione metà corsa della regolazione longitudinale. Il sedile con regolazione in altezza deve essere alzato al massimo.
(b) L'ubicazione della culla su un sedile laterale occupa gli altri due sedili posteriori.
(c) Il sedile con regolazione in altezza deve essere regolato in altezza massima.

Spostare in avanti il sedile anteriore senza regolazione in altezza di 5 tacche, dalla posizione metà corsa della regolazione longitudinale.

Per ulteriori informazioni sui Fissaggi e seggiolini ISOFIX per bambini e particolarmente sulla cinghia alta, leggere la rubrica corrisponden

Togliere e riporre l'appoggiatesta prima di collocare un seggiolino per bambini su un sedile passeggero. Ricollocare l'appoggiatesta una volta rimosso il seggiolino per bambini.
