Lexus CT200H: Indicatori e strumenti

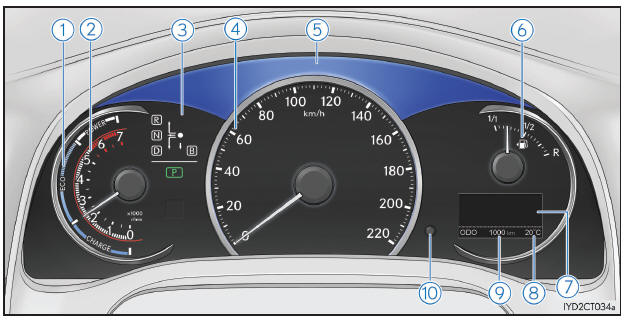

Veicoli con display monocromatico

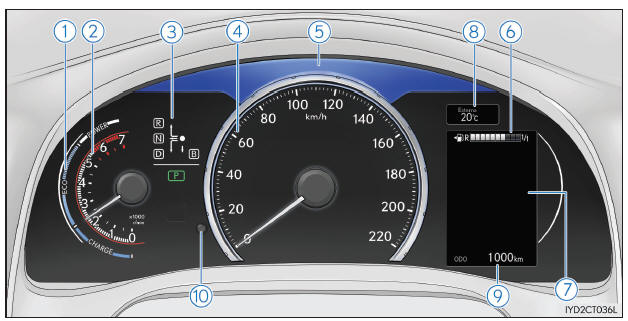

Veicoli con display a colori

Le unità utilizzate sull'indicatore possono variare in base all'area di commercializzazione.

1. Indicatore del sistema ibrido
   Visualizza il livello di potenza o di rigenerazione del sistema ibrido
   Passa alla visualizzazione del contagiri in base alla modalità di guida o all'impostazione sul display.
2. Contagiri (se in dotazione)
   Visualizza il regime del motore in giri al minuto
   Passa alla visualizzazione dell'indicatore del sistema ibrido in base alla modalità di guida o all'impostazione sul display.
3. Indicatori di posizione del cambio
4. Tachimetro
   Visualizza la velocità del veicolo
5. Spia ECO e spia SPORT (se in dotazione)
   Cambia colore in base alla modalità di guida
6. Indicatore livello carburante
   Visualizza la quantità di carburante presente nel serbatoio
7. Display multi-informazioni
   Mostra al conducente una serie di dati relativi alla guida
   Visualizza dei messaggi di allarme in caso di anomalie
8. Temperatura esterna
   La gamma di temperature che può essere visualizzata è compresa tra -40 C e 50 C
9. Display contachilometri totale e parziale
   Contachilometri totale: visualizza la distanza totale percorsa dal veicolo
   Contachilometri parziale: visualizza la distanza percorsa dal veicolo dall'ultimo azzeramento dello strumento.
   I contachilometri parziali "A" e "B" possono essere utilizzati per registrare e visualizzare in modo indipendente distanze diverse.

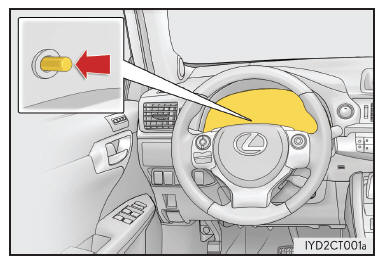

10. Pulsante di selezione display contachilometri totale/parziale

Modifica del display

Consente di passare dalla visualizzazione del contachilometri totale a quella del contachilometri parziale e viceversa. Quando viene visualizzato il contachilometri parziale, tenendo premuto il pulsante questo verrà resettato.

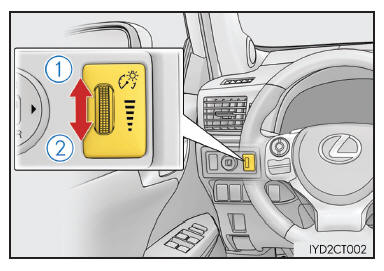

Regolazione illuminazione del pannello strumenti

La luminosità dell'illuminazione del pannello strumenti può essere regolata girando la rotella.

1. Più intensa
2. Meno intensa

Quando l'interruttore fari viene posizionato su ON, la luminosità sarà leggermente ridotta, a meno che la rotella di controllo non venga ruotata completamente verso l'alto.

Quando la rotella viene abbassata completamente, la luce del portabicchiere e le luci vano gambe si spengono.

■ Gli indicatori e il display si illuminano quando L'interruttore di alimentazione è posizionato sulla modalità ON.

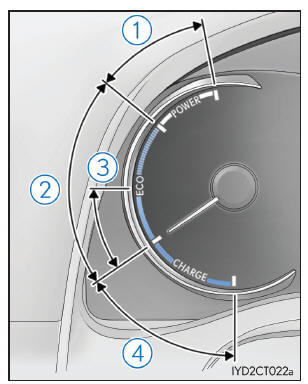

■ Indicatore del sistema ibrido

1. Zona di potenza
   Indica che si sta superando l'intervallo di guida ecologica (in caso di guida a potenza piena, ecc.)

2. Zona Eco
   Indica che il veicolo viene guidato in maniera ecologica.

3. Zona Eco ibrida
   Indica che la potenza del motore a benzina non viene utilizzata spesso.
   Il motore a benzina si spegne e si riavvia automaticamente in diverse circostanze.

4. Zona di ricarica
   Indica che l'energia viene recuperata attraverso la frenata rigenerativa.


• L'indicatore del sistema ibrido viene visualizzato quando è attiva una modalità di guida diversa dalla modalità sportiva.
• È possibile adottare una guida più ecologica mantenendo la lancetta indicatrice all'interno della zona Eco.
• La zona di ricarica indica lo stato di rigenerazione *. L'energia rigenerata verrà utilizzata per caricare la batteria ibrida (batteria di trazione).

  *: in questo manuale "rigenerazione" si riferisce alla conversione in energia elettrica dell'energia creata dal movimento del veicolo.

■ Contagiri (se in dotazione) Il contagiri viene visualizzato quando è attiva la modalità sportiva.

■ Spia ECO e spia SPORT (se in dotazione)

• Quando si seleziona la modalità sportiva, la spia SPORT (rossa) si accende.
• Se vengono soddisfatte tutte le condizioni seguenti e si osserva una guida ecologica, la spia ECO (blu) si accende:

• Quando si guida con la posizione del cambio su D
• Quando è selezionata la modalità normale o la modalità di guida Eco e la modalità di guida EV non viene utilizzata
• Quando la velocità del veicolo è pari o inferiore a 130 km/h circa.

■ Regime del motore Sui veicoli ibridi il regime del motore viene controllato in modo preciso per migliorare l'efficienza dei consumi e ridurre le emissioni di gas di scarico, ecc.

A volte, il regime del motore visualizzato può differire anche se il funzionamento del veicolo e le condizioni di guida corrispondono.

■ Visualizzazione temperatura esterna

• Nelle seguenti situazioni è possibile che la temperatura esterna non venga visualizzata correttamente o che sia necessario più tempo del normale per aggiornare la visualizzazione.

• Quando il veicolo è fermo o durante la guida a bassa velocità (meno di 20 km/h)
• Quando la temperatura esterna cambia improvvisamente (all'entrata/uscita da un garage, una galleria, ecc.)

• Quando vengono visualizzati "--" o "E", il sistema potrebbe presentare delle anomalie.

  Portare il veicolo presso un concessionario o un'officina autorizzata Lexus o un altro professionista debitamente qualificato ed attrezzato.

■ Personalizzazione Le impostazioni (ad esempio accensione/spegnimento della spia ECO) possono essere modificate.

NOTA

■ Per evitare di danneggiare il motore e i suoi componenti

• Veicoli con contagiri: Non lasciare che la lancetta indicatrice del contagiri entri nella zona rossa, che indica il regime massimo per il motore.
• Il motore potrebbe essere surriscaldato se si accende o lampeggia la spia di allarme per temperatura refrigerante alta. In questo caso fermare immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che si è raffreddato completamente.
