Škoda Rapid: Sostituzione delle spazzole tergicristallo

Introduzione al tema

Sostituzione spazzole tergicristallo per parabrezza

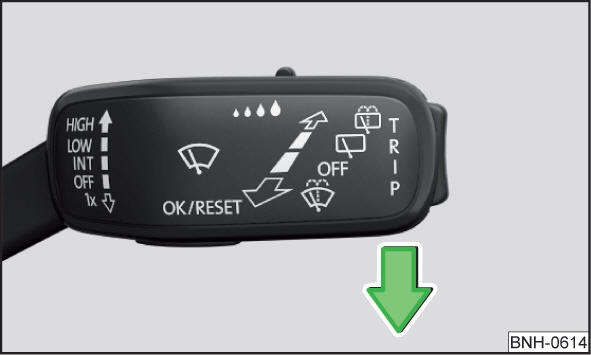

Fig. 255 Regolazione della posizione Service dei bracci del tergicristalli

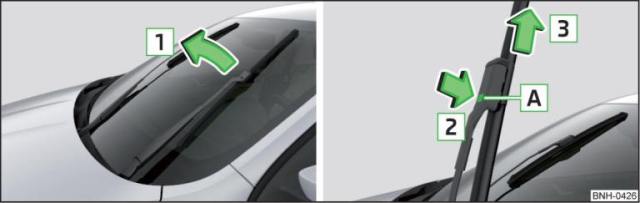

Fig. 256 Spazzola tergicristallo per parabrezza

Prima di procedere alla loro sostituzione, chiudere il cofano motore e portare i bracci del tergicristalli devono essere in posizione Service.

Regolazione della posizione Service

• Inserire e disinserire l'accensione.
• Entro 10 secondi premere la leva di comando in direzione della freccia fig. 255 e mantenerla per circa 2 secondi.

Rimozione della spazzola tergicristallo

• Sollevare il braccio del tergicristalli dal cristallo in direzione della freccia 1 fig. 256.
• Ripiegare la spazzola tergicristallo sino all'arresto nella stessa direzione.
• Tenere il braccio del tergicristalli e premere il dispositivo di sicurezza A in direzione della freccia 2.
• Estrarre la spazzola tergicristallo nella direzione indicata dalla freccia 3.

Fissaggio della spazzola tergicristallo

• Spingere la spazzola tergicristallo finché non si innesta agendo in senso contrario alla direzione della freccia 3. Controllare che la spazzola sia fissata correttamente.
• Ripiegare il braccio del tergicristalli sul cristallo.
• Inserire l'accensione e premere la leva di comando in direzione della freccia fig. 255.

I bracci del tergicristalli si collocheranno in posizione base.

Sostituzione spazzola tergicristallo per lunotto

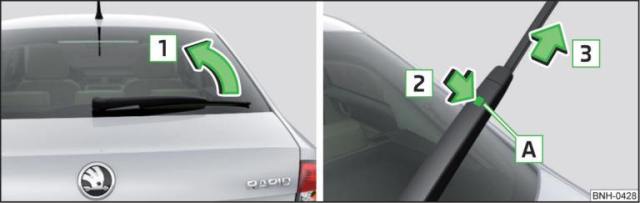

Fig. 257 Sostituzione della spazzola tergicristallo per lunotto

Rimozione della spazzola tergicristallo

• Sollevare il braccio del tergicristalli dal cristallo in direzione della freccia 1 fig. 257.
• Ripiegare la spazzola tergicristallo sino all'arresto nella stessa direzione.
• Tenere il braccio del tergicristalli e premere il dispositivo di sicurezza A in direzione della freccia 2.
• Estrarre la spazzola tergicristallo nella direzione indicata dalla freccia 3.

Fissaggio della spazzola tergicristallo

• Spingere la spazzola tergicristallo finché non si innesta agendo in senso contrario alla direzione della freccia 3. Controllare che la spazzola sia fissata correttamente.
• Ripiegare il braccio del tergicristalli sul cristallo.
