Škoda Rapid: Portatablet

Introduzione al tema

Nel supporto è possibile fissare dispositivi esterni (ad es. tablet, smartphone ecc.) con una grandezza di min. 122 mm e max. 195 mm.

Il carico massimo consentito del supporto è di 750 g.

ATTENZIONE Non superare il carico massimo ammesso del supporto - pericolo di danneggiamento o di limitazione del funzionamento.

Applicazione dietro al poggiatesta

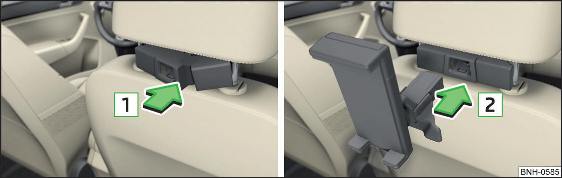

Fig. 96 Inserimento: adattatore / supporto

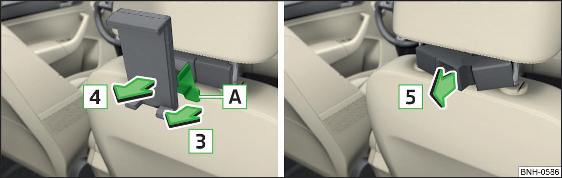

Fig. 97 Rimozione: supporto / adattatore

• Per l'inserimento applicare anteriormente l'adattatore aperto sulle aste di guida del poggiatesta e agganciarlo in direzione della freccia 1 fig. 96 ".
• Agganciare il supporto nella direzione indicata dalla freccia 2.
• Per la rimozione tirare la linguetta di sicurezza A in direzione della freccia 3 ed estrarre il supporto in direzione della freccia 4 dall'adattatore fig. 97.
• Premere sull'adattatore e rimuoverlo in direzione della freccia 5 dalle aste di guida del poggiatesta.

ATTENZIONE Procedere con cautela con l'adattatore - altrimenti pericolo di lesione alle dita.

Utilizzo del supporto

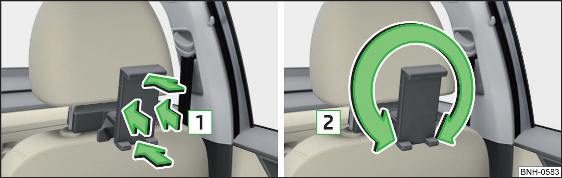

Fig. 98 Inclinare e ruotare l'adattatore

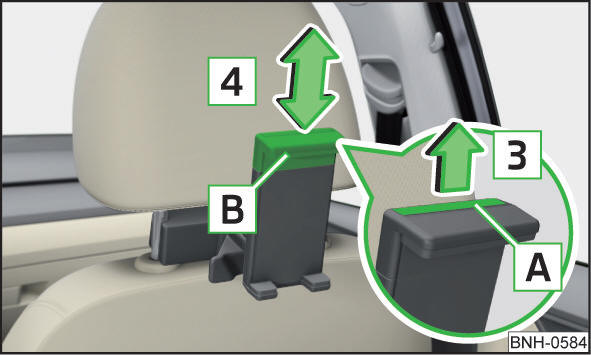

Fig. 99 Regolare la dimensione del supporto

Il supporto può essere inclinato di 30 in direzione delle frecce 1 e ruotato di 360 in direzione della freccia 2 fig. 98.

• Per l'adattamento della grandezza del supporto estrarre la linguetta di sicurezza A in direzione della freccia 3 e spostare la parte B in direzione della freccia 4 nella posizione desiderata fig. 99.

Avvertenza Se nel supporto non è presente alcun dispositivo esterno, si consiglia di spingere verso il basso la parte B fino all'arresto. In caso contrario possono verificarsi a determinate velocità rumori fastidiosi.
