Škoda Rapid: Fusibili

Introduzione al tema

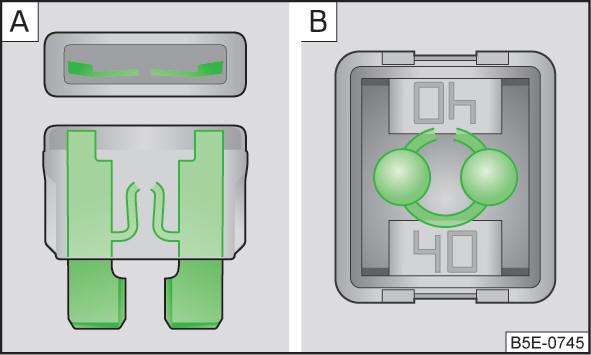

Fig. 258 Fusibile bruciato

I singoli circuiti elettrici sono protetti da fusibili. Il fusibile bruciato si riconosce per le strisce metalliche fuse fig. 258 A/B.

ATTENZIONE Prima di effettuare lavori nel vano motore, leggere e rispettare le avvertenze.



ATTENZIONE  Sostituire il fusibile difettoso con uno nuovo avente lo stesso amperaggio.  Se un nuovo fusibile si brucia di nuovo dopo breve tempo, richiedere l'assistenza di un'officina autorizzata.  "Non riparare" i fusibili e non sostituirli con fusibili di amperaggio superiore - pericolo d'incendio e di danneggiare un altro impianto elettrico.



Avvertenza  Si consiglia di tenere sempre in vettura alcuni fusibili di ricambio.  A un fusibile possono essere associate più utenze. Ad un'utenza possono appartenere più fusibili

Fusibili nella plancia

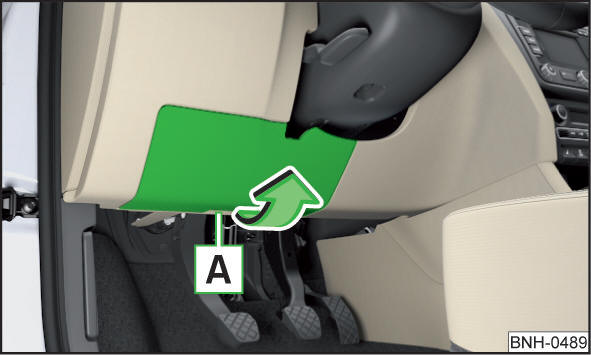

Fig. 259 Rimozione del coperchio della scatola portafusibili

I fusibili si trovano sulla parte inferiore della plancia, sotto un apposito coperchio.

Sostituzione del fusibile

• Estrarre la chiave di accensione, spegnere le luci e tutte le utenze elettriche.
• Togliere il coperchio della scatola portafusibili in direzione della freccia fig. 259.
• Prendere la pinza di plastica dal supporto nel coperchio della scatola portafusibili.
• Estrarre con la pinza il fusibile difettoso e inserirne uno nuovo.
• Rimettere la pinza nella posizione originaria.
• Inserire il coperchio nella plancia dapprima dal bordo superiore.
• Spingere il bordo inferiore del coperchio nell'area.

Disposizione dei fusibili nella plancia

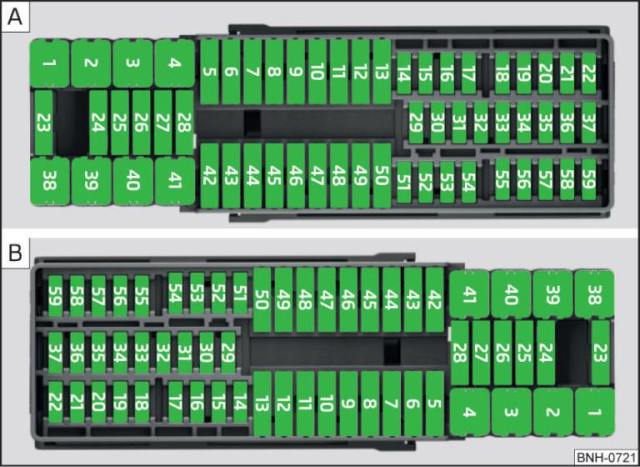

Fig. 260 Fusibili: A - guida a sinistra / B - guida a destra

1. Luci sinistra
2. Chiusura centralizzata, impianto di lavaggio parabrezza e lunotto (solo con KESSY o riscaldamento del parabrezza)
3. Accensione
4. Luci destra
5. Alzacristalli elettrici - conducente
6. Luci abitacolo
7. Avvisatore acustico
8. Dispositivo di traino
9. Leva di comando sotto il volante, sistema di comando motore (solo senza KESSY), cambio automatico (solo senza KESSY), cambio automatico (solo senza KESSY), ESC (solo senza KESSY), dispositivo di traino (solo senza KESSY), servosterzo (solo senza KESSY)
10. Alzacristalli elettrici - posteriore sinistra
11. Impianto lavafari
12. Schermo dell'Infotainment
13. Unità multifunzione per veicoli destinati a taxi
14. Leva di comando sotto il volante, interruttore luci, blocco estrazione della chiave di accensione (cambio automatico), lampeggio fari, sensore pioggia, videocamera di retromarcia
15. Climatizzatore, cambio automatico, collegamento di diagnosi, riscaldamento del parabrezza
16. Strumentazione combinata, chiamata d'emergenza
17. Impianto antifurto, avvisatore acustico
18. Riscaldamento dei sedili posteriori
19. Non occupato
20. Non occupato
21. Non occupato
22. Impianto di lavaggio parabrezza e lunotto (senza KESSY o senza riscaldamento del parabrezza)
23. Sedili anteriori riscaldabili
24. Ventola per climatizzatore, riscaldamento, climatizzatore, riscaldamento
25. Non occupato
26. Riscaldamento sedili anteriori
27. Tergilunotto
28. Non occupato
29. Airbag
30. Alzacristalli elettrici, interruttore luce retromarcia, climatizzatore, sistema ausiliario di segnalazione per manovre di parcheggi, regolazione delle superfici degli specchietti esterni, alimentazione della barra tasti centrale, alimentazione della barra tasti laterale, specchietti interni, interruttore lampeggiatori d'emergenza
31. Pompa carburante, ventola del radiatore, impianto di regolazione della velocità, impianto di lavaggio parabrezza e lunotto, interruttore luci
32. Collegamento di diagnosi, regolazione assetto fari, leva di comando sotto il volante, stabilizzatore di tensione per veicoli destinati a taxi
33. Avvio del motore, interruttore pedale della frizione
34. Spruzzatori del parabrezza riscaldati
35. Non occupato
36. Funzione di carica USB
37. Radar
38. Non occupato
39. Riscaldamento elettrico supplementare
40. Non occupato
41. Riscaldamento lunott
42. Alzacristalli elettrici - passeggero
43. Dispositivo di traino
44. Accendisigari, presa da 12 Volt nell'abitacolo, presa da 12 Volt nel bagagliaio
45. Alzacristalli elettrici - posteriore destra
46. Impianto di lavaggio parabrezza e lunotto, leva di comando sotto il volante
47. Dispositivo di traino
48. Dispositivo di traino
49. Pompa del carburante
50. Infotainment
51. Riscaldamento specchietti esterni
52. KESSY
53. Bloccasterzo (KESSY)
54. ABS e/o ESC
55. Non occupato
56. Non occupato
57. Non occupato
58. Riscaldamento dei sedili posteriori
59. Non occupato

Fusibili nel vano motore

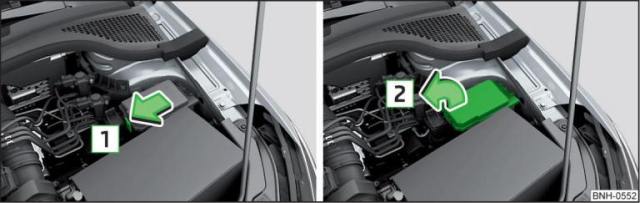

Fig. 261 Coperchio della scatola portafusibili - variante 1

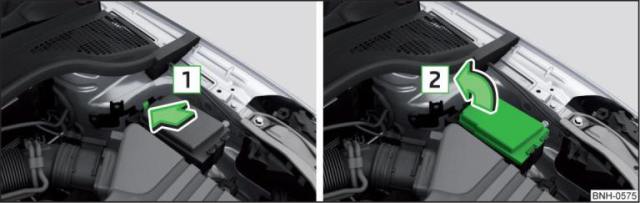

Fig. 262 Coperchio della scatola portafusibili - variante 2

Sostituzione del fusibile

• Estrarre la chiave di accensione, spegnere le luci e tutte le utenze elettriche.
• Premere il tasto di blocco del coperchio in direzione della freccia 1 fig. 261 e/o fig. 262 e rimuovere il coperchio in direzione della freccia 2.
• Prendere la pinza in plastica dal supporto nel coperchio della scatola dei fusibili nella plancia.
• Estrarre con la pinza il fusibile difettoso e inserirne uno nuovo.
• Posizionare il coperchio, spingere il tasto di blocco del coperchio e bloccare.
• Rimettere la pinza nella posizione originaria.

ATTENZIONE Il coperchio della scatola portafusibili nel vano motore deve essere sempre inserito correttamente, altrimenti l'acqua potrebbe penetrare nella scatola portafusibili - pericolo di danneggiamento del veicolo!

Disposizione dei fusibili nel vano motore

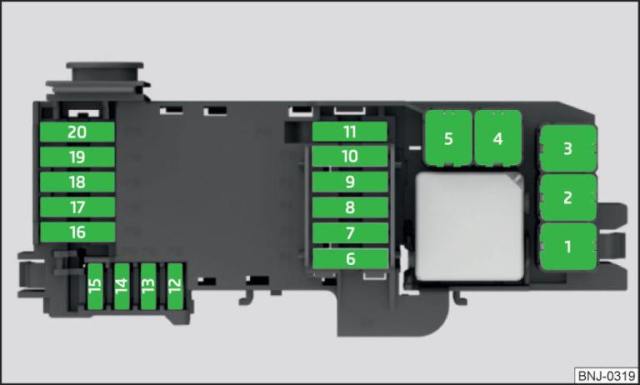

Fig. 263 Fusibili

1. Ventola del radiatore
2. Preriscaldamento
3. ABS e/o ESC
4. Riscaldamento elettrico supplementare, riscaldamento del parabrezza
5. Riscaldamento elettrico supplementare, riscaldamento del parabrezza
6. Cambio automatico
7. Sistema di comando motore
8. Tergicristalli del parabrezza
9. Modulo dati batteria
10. ABS e/o ESC
11. Pompa a depressione per impianto frenante
12. Valvole d'iniezione, valvola per dosaggio carburante, valvola di regolazione per pressione carburante
13. Interruttore pedale del freno
14. Pompa del carburante, ventola del radiatore, pompa del liquido di raffreddamento, pompa per l'intercooler
15. Sistema comando motore, stabilizzatore di tensione per veicoli destinati a taxi
16. Motorino di avviamento
17. Sistema di comando motore
18. Riscaldamento elettrico supplementare, valvola per collettore di aspirazione, regolatore della pressione di carico, temperatura dell'olio, valvola per serbatoio carbone attivo, valvola per regolazione pressione dell'olio
19. Sonda lambda
20. Preriscaldamento, riscaldamento dello sfiato del basamento
