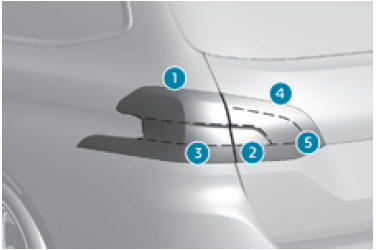

Peugeot 308: Fanali posteriori (SW)

1. Luci di posizione (diodi elettroluminescenti- LED).
2. Indicatori di direzione (PY21W color ambra).
3. Fanalini di stop (diodi elettroluminescenti- LED).
4. Fanalini di retromarcia (W16W).
5. Fari fendinebbia (P21W).

Diodi elettroluminescenti-LED Per la sostituzione, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.

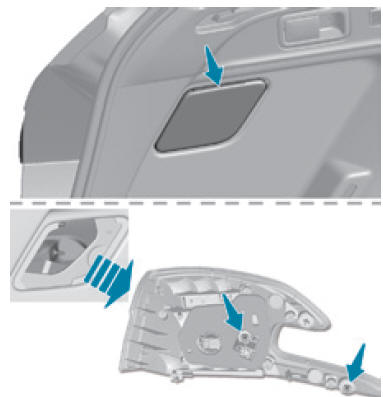

• Aprire lo sportello del bagagliaio poi rimuovere lo sportellino d'accesso.
• Rimuovere i due dadi di fissaggio del fanalino (chiave a tubo consigliata).
• Estrarre la molletta di pre-tenuta, estraendo con precauzione il fanale dall'esterno.

• Scollegare il connettore del fanale.
• Staccare la spugna di tenuta.

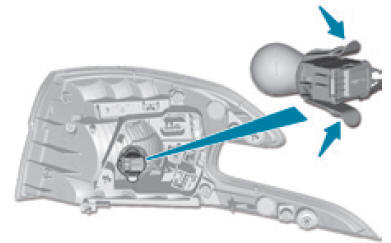

• Sganciare il portalampada premendo le due linguette.
• Sostituire la lampada.

Per il rimontaggio, effettuare queste operazioni in senso inverso.

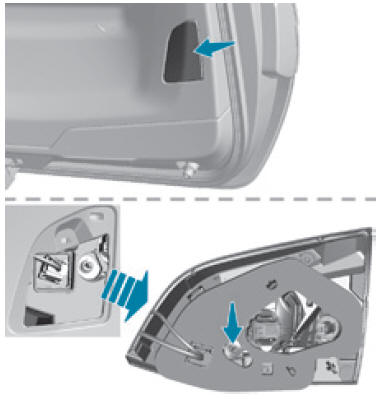

Fanali di retromarcia, fendinebbia (sullo sportello del bagagliaio)

• Aprire lo sportello del bagagliaio e rimuovere lo sportellino d'accesso.
• Togliere il dado di fissaggio del fanale.

• Estrarre con precauzione il fanale dall'esterno.
• Sganciare il connettore del fanale.
• Fendinebbia: sganciare il portalampada premendo le due linguette poi sostituire la lampada.
• Fanalino di retromarcia: ruotare di un quarto di giro il portalampada poi sostituire la lampada.

Per il rimontaggio, effettuare queste operazioni in senso inverso.

Terzo fanalino di stop (diodi elettroluminescenti-LED)

Per la sostituzione di questo tipo di fanalino, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.

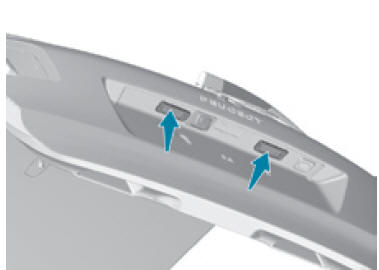

Fanalini della targa (W5W)

• Inserire un cacciavite sottile in una delle tacche all'esterno dell'elemento protettivo.
• Spingerlo verso l'esterno per sganciarlo.
• Rimuovere l'elemento protettivo.
• Sostituire la lampada difettosa.

Per il rimontaggio, premere l'elemento protettivo per agganciarlo.
