Lexus CT200H: Controllo e sostituzione
dei fusibili - Manutenzione Lexus CT200H: Controllo e sostituzione dei fusibili

L'eventuale mancato funzionamento di un componente elettrico può essere dovuto a un fusibile bruciato. In questo caso, controllare e sostituire i fusibili, se necessario.

  1. Spegnere l'interruttore di alimentazione.
  2. Aprire il coperchio della scatola fusibili.

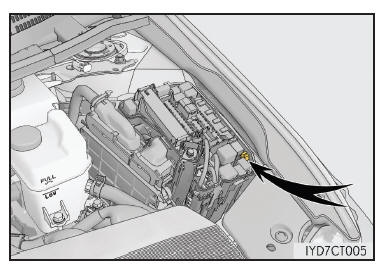

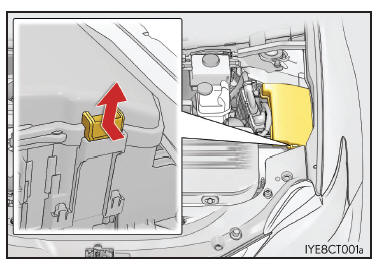

Vano motore

Premere sulla linguetta e sollevare il coperchio.

Controllo e sostituzione dei fusibili

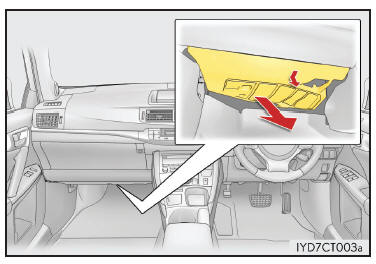

Pannello strumenti lato sinistro (veicoli con guida a sinistra)

Rimuovere il coperchietto.

Controllo e sostituzione dei fusibili

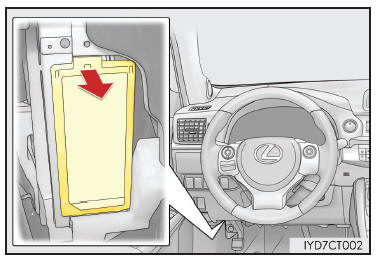

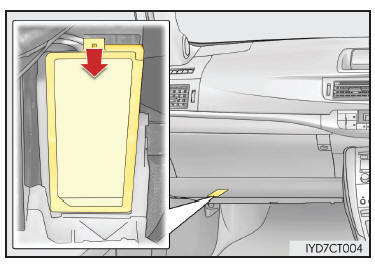

Pannello strumenti lato sinistro (veicoli con guida a destra)

Rimuovere il coperchio.

Controllo e sostituzione dei fusibili

Rimuovere il coperchietto.

Controllo e sostituzione dei fusibili

  1. Rimuovere il fusibile.

Solo i fusibili di tipo A possono essere rimossi usando l'estrattore.

Controllo e sostituzione dei fusibili

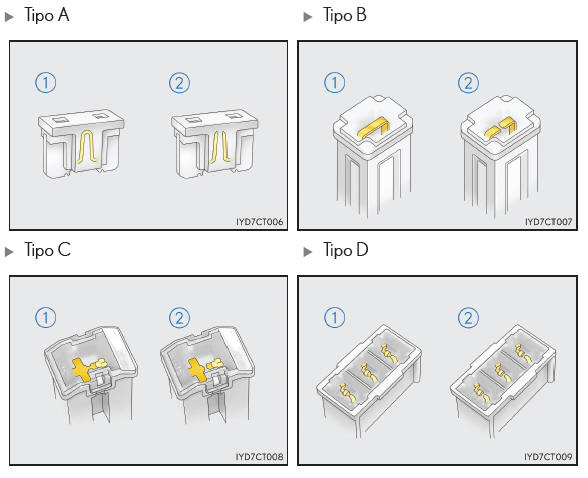

  1. Controllare se il fusibile è bruciato.
  1. Fusibile normale
  2. Fusibile bruciato

Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio appropriato. L'amperaggio è indicato sul coperchio della scatola fusibili.

Controllo e sostituzione dei fusibili

■ Dopo la sostituzione di un fusibile

■ In presenza di un sovraccarico in un circuito I fusibili sono progettati per bruciarsi, proteggendo il cablaggio da danni.

■ Durante la sostituzione delle lampadine Lexus consiglia l'uso di prodotti originali Lexus progettati per questo veicolo. Poiché alcune lampadine sono connesse a circuiti progettati per evitare sovraccarichi, i ricambi non originali o che non sono stati progettati per questo veicolo possono essere inutilizzabili.

AVVISO

■ Per evitare guasti al sistema e incendi sul veicolo Osservare le seguenti precauzioni.

L'inosservanza di tali precauzioni può causare danni al veicolo, incendi o lesioni.

■ Scatola fusibili vicina all'unità di gestione elettrica Non controllare o sostituire i fusibili, poiché vicino alla scatola fusibili sono presenti componenti e cablaggio ad alta tensione.

In caso contrario si potrebbe causare una scossa elettrica con il rischio di lesioni gravi, anche letali.

NOTA

■ Prima di sostituire i fusibili Rivolgersi quanto prima a un concessionario o un'officina autorizzata Lexus, o a un altro professionista debitamente qualificato ed attrezzato, per identificare ed eliminare la causa che ha determinato il sovraccarico elettrico.
