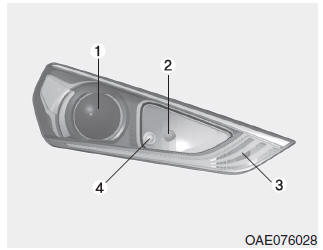

Hyundai Ioniq Hybrid: Tipo A

(1) Faro (Anabbagliante)
(2) Faro (Abbagliante)
(3) Indicatore di direzione
(4) Luce di posizione

ATTENZIONE

• Maneggiare le lampadine alogene con cura. Le lampadine alogene contengono gas pressurizzato che produrrà schegge volanti in caso di rottura del vetro.
• Indossare una protezione per gli occhi quando si cambia una lampadina. Lasciar raffreddare la lampadina prima di maneggiarla.



• Maneggiarle sempre con cautela per evitare graffi e abrasioni. Se le lampadine sono accese, evitare il contatto con liquidi.
• Non toccare mai il vetro a mani nude. L'olio residuo potrebbe surriscaldare la lampadina e farla scoppiare quando accesa.
• Una lampadina deve essere azionata solo quando installata in un faro.
• Se una lampadina viene danneggiata o rotta, sostituirla immediatamente e smaltirla con la dovuta cura.

Informazioni Traffico invertito (Per Europa) La distribuzione della luce anabbagliante è asimmetrica. Se si va in un Paese dove il traffico viaggia in senso opposto, questa asimmetria genererà un effetto abbagliante per i conducenti dei veicoli che viaggiano nella direzione opposta. Per prevenire il fenomeno dell'abbagliamento, le norme ECE richiedono l'adozione di diverse soluzioni tecniche (es. un sistema di commutazione automatica, l'applicazione di nastri adesivi, l'abbassamento del puntamento).

Questi fari sono progettati in modo da non abbagliare i conducenti che viaggiano nella direzione opposta.

Pertanto non dovrete apportare alcuna modifica ai fari qualora vi recaste in un Paese dove il traffico viaggia in senso opposto.

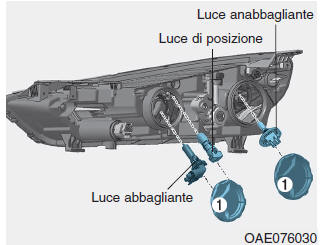

Faro e luce di posizione

1. Aprire il cofano.

2. Scollegare il cavo batteria negativo.

3. Rimuovere il coperchio lampadina (1) ruotandolo in senso antiorario.

4. Scollegare il connettore portalampada. (Per luce abbagliante e luce abbagliante) 5. Rimuovere la lampadina dal gruppo faro.

6. Installare una lampadina nuova.

7. Collegare il connettore portalampada. (Per luce abbagliante e luce abbagliante) 8. Installare il coperchio lampadina (1) ruotandolo in senso orario.

Informazioni L'orientamento dei fari deve essere regolato dopo un incidente o dopo che il gruppo faro è stato reinstallato, presso un concessionario autorizzato HYUNDAI.

Indicatore di direzione

1. Aprire il cofano.

2. Scollegare il cavo batteria negativo.

3. Rimuovere il portalampada dal gruppo ruotando il portalampada in senso antiorario finché le linguette del portalampada non si allineano con gli incavi del gruppo.

4. Rimuovere la lampadina dal portalampada premendola e ruotandola in senso antiorario finché le linguette della lampadina non si allineano con gli incavi del portalampada. Estrarre la lampadina dal portalampada.

5. Installare una lampadina nuova inserendola nel portalampada e ruotandola finché non si blocca in posizione.

6. Installare il portalampada nel gruppo allineando le linguette del portalampada con gli incavi del gruppo.

7. Spingere il portalampada nel gruppo e ruotare il portalampada in senso orario.
